哈爾濱萬達茂滑雪樂園項目順利完成2014年度施工任務進入冬歇期
最近全國氣溫驟降，松花江江面更是徹底凍結正式封航；由精工鋼構集團(以下簡稱精工鋼構）承建的哈爾濱萬達茂滑雪樂園二標段鋼結構屋蓋工程也順利完成2014年度施工目標，進入冬歇期。

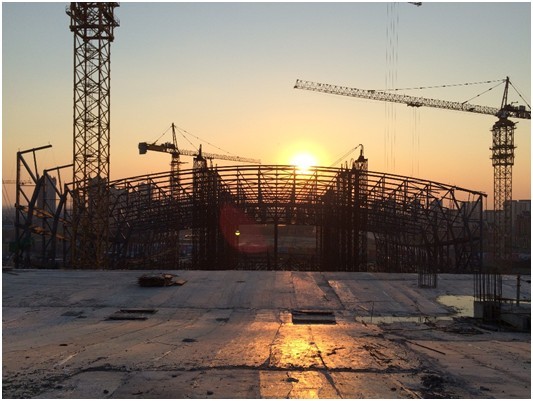

西區卸載完成，進入冬歇期
哈爾濱萬達茂滑雪樂園項目位于哈爾濱市松北區，建成后將成為世界最大的室內滑雪場，滑雪道落差將超過100米，最高處標高115米；滑雪道長度超500米；可以同時容納1500人滑雪。
滑雪場外觀效果圖
本工程下部主體結構為混凝土結構，上部為鋼結構。整體結構分為東、中、西三部分，由西向東呈弧度上升，各區間通過伸縮縫斷開。精工鋼構承建的二標段分為西區、中區兩部分，結構形式為門形空間網格結構，鋼結構屋蓋桁架高11米，桁架跨度由最西側的148.2米逐漸減小至最東側的121.7米，桁架由H型鋼、箱形構件和圓管組成。屋面結構由兩側桁架柱進行支撐，桁架柱為寬3米~5.5米的平面桁架，主要由箱型構件組成，桁架柱底部采用固定鉸支座。
立面示意圖

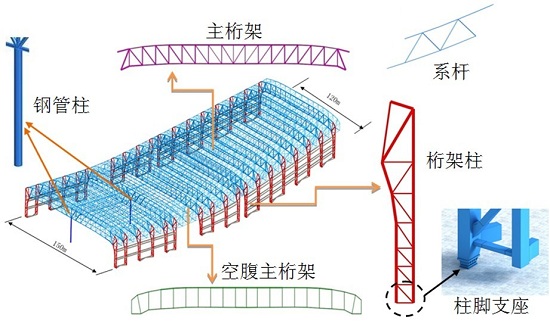

鋼結構軸測示意圖
中、西區鋼結構示意圖
經過多方案對比分析，本工程最終采取“搭設門式提升架，分區域提升”的施工方案。其中西區分為兩個分區，中區分為三個分區，總提升重量約7600噸。

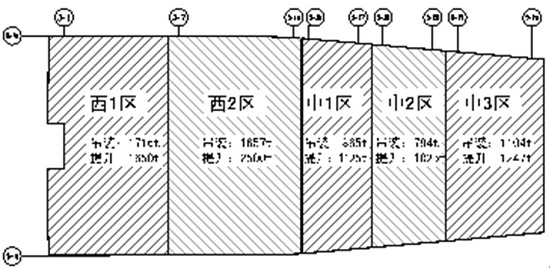

提升分區示意圖
屋蓋提升施工簡圖
本工程具有以下難點：
①鋼結構工程量約1.35萬噸，安裝工期僅7個月時間，且施工組織受冬歇期影響較大；
②周邊可利用場地狹小，施工作業區域受限制，拼裝場地和材料堆場設置在場地一角，構件倒運多，對施工效率影響大；
③鋼結構均生根于混凝土結構上方，土建與鋼結構交叉多，鋼結構施工受土建施工影響大；
④下方土建結構設置不規整，以中區為例，下方混凝土結構為平均傾角15°的滑雪道，人員操作不便，施工難度極大；
⑤項目位于哈爾濱松北區的開闊地帶，日常風力等級較高，且結構標高高，提升施工作業受風力影響大；
針對以上難點，精工鋼構通過施工工藝創新、作業流程優化、施工順序的合理組織安排、施工措施的標準化、便捷化設計等措施，保證項目的順利進行。
以下為該項目施工過程中的關鍵環節照片集錦：

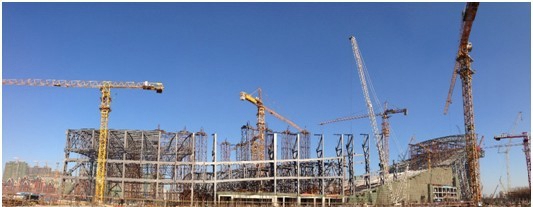

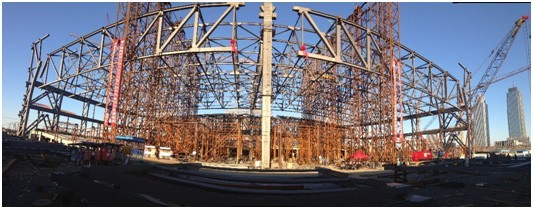

原位拼裝
西1區提升前

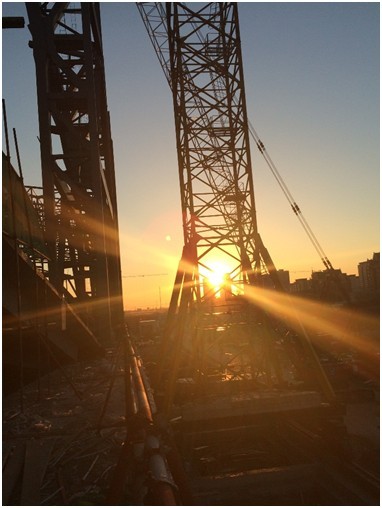

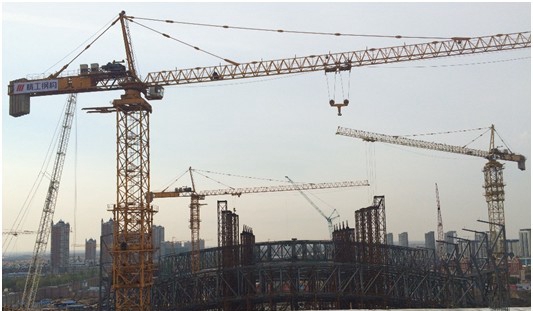

落日余暉中作業的行走式塔吊
西1區提升中

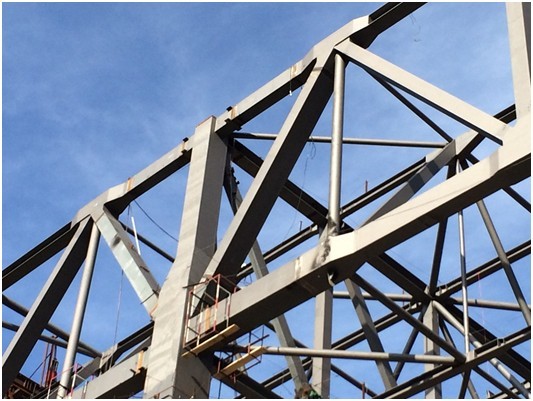

西1區中柱補桿完成

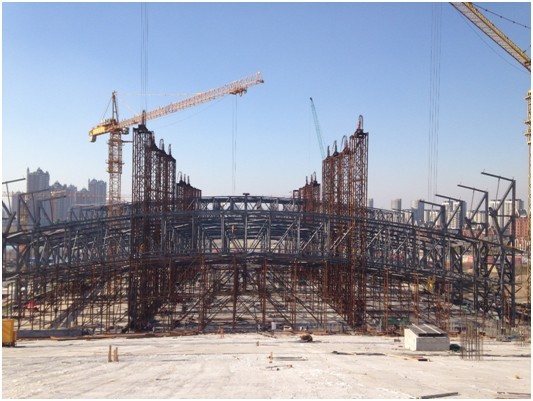

林立的提升塔架
西2區提升前
西2區提升中

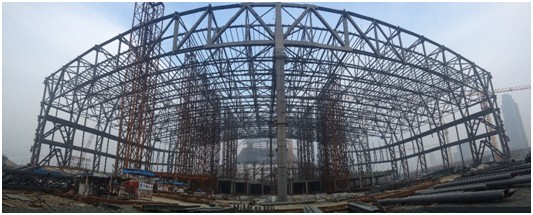

西2區提升就位

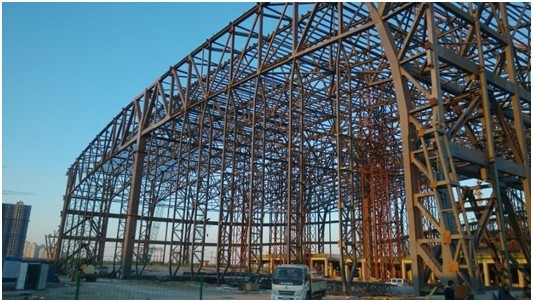

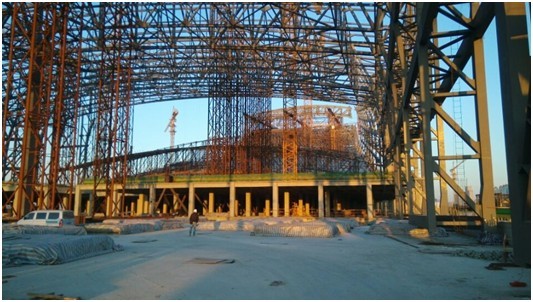

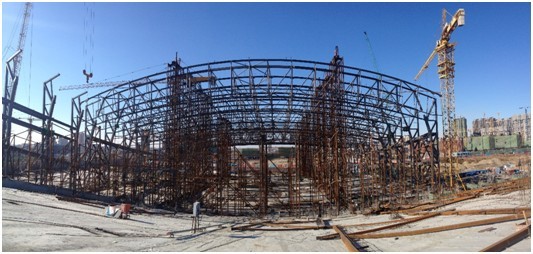

西區主結構完成卸載
中區桁架柱基本吊裝就位

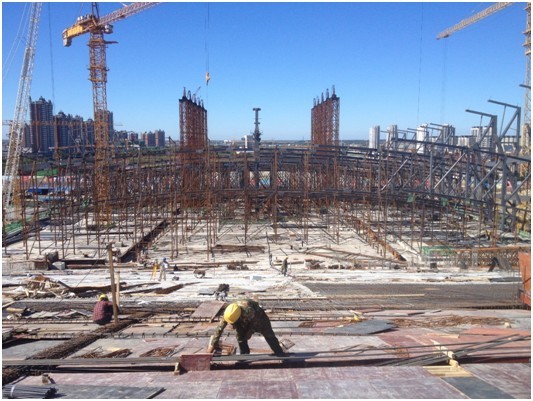

中區拼裝胎架搭設
冬歇前現場清理及構件保護
